ADataMatrix10 x 10är den minsta ECC 200 DataMatrix-symbolen, bestående av ett 10 x 10-rutnät som används för att koda mycket små mängder data.

På grund av sitt minimala fotavtryck - ofta runt 1 mm - DataMatrix10 x 10används i stor utsträckning inom branscher som rymdfart, elektronik och medicinsk utrustning, där märkningsutrymmet är extremt begränsat.

Denna kompakta storlek kommer dock med strikta begränsningar. En DataMatrix10 x 10kan bara lagra några tecken och kräver noggrann kontroll över märknings- och skanningsförhållanden.

Den här guiden förklarar storleken, kapacitetsgränserna och när det är rätt val i verkliga applikationer.

Vad är en datamatrix 10 x 10? (Definition och praktisk betydelse)

En DataMatrix10 x 10är en 2D streckkod som består av10 rader x 10 kolumner (100 moduler)enligt ECC 200-standarden.

Även om det består av 100 moduler är en betydande del av det utrymmet reserverat för strukturella mönster och felkorrigering. Detta lämnar bara ett minimalt område för faktiska data, vilket i grunden definierar hur symbolen används i praktiken.

Med andra ord, den10 x 10Formatet finns inte för flexibilitet utan förExtrema utrymmesbegränsningar.

DataMatrix 10 x 10 kapacitetsgränser (vad du faktiskt kan koda)

Den enda viktigaste begränsningen är datakapacitet – och det är där många implementeringar misslyckas.

Även om symbolen innehåller 100 moduler är endast en liten del tillgänglig för faktiska data. Resten är reserverad för:

• Finder mönster (L-formad gräns)

• Tidsmönster

• Felkorrigering (Reed-Solomon, ungefär 25%)

Som ett resultat är den användbara nyttolasten mycket begränsad.

Praktiska kapacitetsgränser:

Enligt ECC 200-specifikationen är den maximala kapaciteten för en10 x 10DataMatrix är:

•Numerisk: 6 siffror

•Alfanumerisk: 3 tecken

•Binär: 1 byte

Nyckelinsikt:

A10 x 10DataMatrix är inte "liten men flexibel". Det ärSträngt begränsadÄven ett extra tecken tvingar symbolen att expandera.

Till exempel, försöker du koda "1234567" kommer automatiskt att generera en12 x 12 symbolerinte10 x 10.

Fysisk storlek på DataMatrix 10 x 10 (modulstorlek och tyst område)

När data definieras är nästa begränsning fysisk storlek.

De slutliga dimensionerna beror påX-dimension (modulstorlek). I högprecisionsmärkningssystem kan detta gå så lågt som 0,1 mm.

Typiska fysiska dimensioner:

•Matrisstorlek:bestäms av modulstorleken (X-dimension), inte fast

•Tyst område:Minst 1 modulbredd på varje sida

•Totalt nödvändigt utrymme:beror på modulstorlek och innehåller tyst område

Till exempel, med en modulstorlek på 0,25 mm, en10 x 10DataMatrix skulle vara ungefär 2,5 mm x 2,5 mm (exklusive tyst område) och större när tyst område ingår.

Många märkningsfel orsakas inte av kodningsfel, utan av otillräcklig tyst zon eller dålig kontrast runt symbolen.

DataMatrix storleksjämförelse (10 x 10 vs större symboler)

För att bestämma om10 x 10är lämpligt, det hjälper till att jämföra den med nästa storleksnivå.

Praktisk regel:Om dina data är ens lite komplexa är 10 x 10 vanligtvis inte rätt val.

När ska du använda DataMatrix 10 x 10 (verkliga industriella applikationer)

På grund av dess begränsningar används denna symbol endast i mycket specifika scenarier.

1. PCB och mikroelektronik

I PCB-tillverkning är det tillgängliga märkningsutrymmet extremt begränsat.För att passa inom en10 x 10symbol, tillverkare oftakomprimera dataformat (t.ex. bas-36-kodning).

2. Medicinska instrument och implantat

Kirurgiska verktyg måste överleva upprepade steriliseringscykler.Etiketterna försämras snabbt, så permanent märkning krävs.

A10 x 10DataMatrix möjliggör spårbarhetutan att påverka användbarhet eller strukturell integritet.

3. Aerospace och precisionskomponenter

I rymden måste även små delar vara spårbara.Märkning får dock inte försvaga komponenten.

Detta skapar ett perfekt användningsfall för ultrasmå symboler.

Direkt delmärkning (DPM): Varför 10 x 10 används

I de flesta verkliga fall, DataMatrix10 x 10används iDirekt delmärkning (DPM).

Istället för att skriva ut etiketter appliceras koden direkt med hjälp av:

• Lasermärkning

• Punktpeening

• Kemisk etsning

Fördelen är hållbarhet.Kompromissen är attLäsbarheten blir mycket svårare att kontrollera.

Läsbarhetsutmaningar (och hur man löser dem)

I denna skala är det inte svårt att generera koden.Att läsa på ett tillförlitligt sätt.

Vanliga frågor är:

• Reflektion på metallytor

• Låg kontrast efter märkning

• otillräcklig moduldefinition

Industrilösningar:

• Industriella synsystem (inte konsumentskannrar)

•Dbelysning för att minska reflektioner

• Optimerade laserparameter för hög kontrast

Dessa valideras vanligtvis enligt ISO DPM-kvalitetsstandarder.

Hur man genererar en DataMatrix 10 x 10 korrekt

För att framgångsrikt skapa en10 x 10symbol:

1.Håll data mycket korta (6 siffror eller färre rekommenderas)

2.Använd ECC 200-kompatibel kodningsprogramvara

3.Validera symbolstorlek innan markering

4.Testläsbarhet under verkliga förhållanden

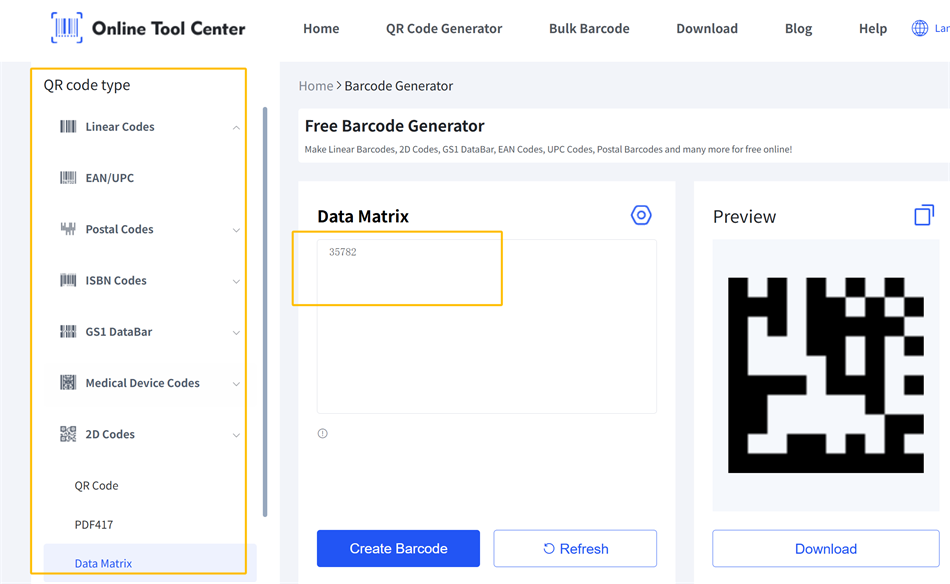

I praktiken finns det mångagratis online 2D streckkod generatorersom snabbt kan skapa en DataMatrix 10 x 10. Processen är vanligtvis enkel - ange bara dina data och verktyget genererar symbolen automatiskt.

Nyckelregel:Om dina data inte naturligtvis passar inom gränsen, tvinga inte den – använd en större symbol istället.

Slutsats: När 10 x 10 är rätt val

DataMatrix är10 x 10är inte en streckkod för allmänt ändamål, utan en lösning för extrema utrymmesbegränsningar.

Med korrekt användning möjliggör den spårbarhet på de minsta komponenterna. Används felaktigt, resulterar det ofta i oläsbara koder.

I slutändan beror framgång mindre på att generera symbolen - och mer på att utforma hela märknings- och skanningsprocessen runt dess begränsningar.

Vanliga frågor om DataMatrix 10 x 10

Q1: Vilken är den minsta storleken på DataMatrix?

Den minsta vanligt använda ECC 200 DataMatrix storleken är10 x 10.

Q2: Hur mycket data kan en10 x 10DataMatrix-butiken?

Upp till 6 siffror eller 3 alfanumeriska tecken.

Q3: Kan smartphones skanna10 x 10Koder?

Vissa smarttelefoner kan skanna DataMatrix-koder, men för10 x 10För symboler, särskilt i DPM eller lågkontrastförhållanden, är skanningstillförlitligheten ofta begränsad.
